Szia! Beszállító vagyok a fémbélyegzési üzletágban, és tudom, milyen kulcsfontosságú a fémbélyegzés toleranciájának ellenőrzése. Egyszerűen fogalmazva a tolerancia a bélyegzett alkatrész méreteinek megengedett eltérése. A helyes megoldással létrejöhet vagy megszakadhat egy projekt, függetlenül attól, hogy éppen dolgozik rajtaFém bélyegző,Alumínium fémbélyegzések, vagyElektromos fémbélyegző alkatrészek. Nézzük tehát, hogyan sajátíthatod el a fémbélyegzés toleranciaszabályozásának művészetét.
A tolerancia megértése a fémbélyegzésben
Először is meg kell értenünk, mit jelent a tolerancia a fémbélyegzés összefüggésében. Amikor fém alkatrészeket bélyegzünk, meghatározott méretekkel rendelkezünk. De a való világban szinte lehetetlen minden egyes alkatrészt pontosan megfeleltetni ezeknek a méreteknek. Itt jön a képbe a tolerancia. Beállít egy tartományt, amelyen belül az alkatrész tényleges méretei változhatnak, miközben elfogadhatónak tartják.
Például, ha egy alkatrészt 10 milliméter szélesre terveztek, a ±0,1 milliméteres tűrés azt jelenti, hogy minden 9,9 és 10,1 milliméter széles alkatrész megfelelő. Minél szigorúbb a tűrés, annál pontosabbnak kell lennie az alkatrésznek, ami általában bonyolultabb és költségesebb gyártási folyamatokat jelent.
A fémbélyegzés toleranciáját befolyásoló tényezők
Számos tényező befolyásolhatja a fémbélyegzett alkatrészek tűrését. Nézzünk meg néhányat a legfontosabbak közül.
Anyagtulajdonságok
A használt fém típusa nagy szerepet játszik a tolerancia szabályozásában. A különböző fémek különböző tulajdonságokkal rendelkeznek, mint például a keménység, a hajlékonyság és a rugalmasság. Például az alumínium képlékenyebb, mint az acél, ami azt jelenti, hogy könnyebben alakítható. Ez azonban azt is jelenti, hogy nagyobb valószínűséggel deformálódik a sajtolás során, ami befolyásolhatja az alkatrész végső méreteit.
Az anyag kiválasztásakor figyelembe kell vennie, hogy tulajdonságai hogyan hatnak egymásra a bélyegzési folyamattal. Ha nagyon precíz alkatrészre van szüksége, akkor érdemes lehet kisebb rugalmasságú és nagyobb keménységű fémet választani, de meg kell győződnie arról is, hogy a bélyegző berendezése elbírja.
Szerszámok kialakítása és állapota
A bélyegzőszerszámok kialakítása és állapota kulcsfontosságú a tűrésszabályozás szempontjából. Egy jól megtervezett szerszám biztosítja a fém pontos és következetes kialakítását. Gondosan ellenőrizni kell például a lyukasztó és a szerszám közötti hézagot. Ha a hézag túl nagy, az alkatrészen sorja vagy egyéb hiba lehet. Ha túl kicsi, a szerszám gyorsan elhasználódhat, vagy az alkatrész megsérülhet a bélyegzés során.
A szerszámok rendszeres karbantartása is elengedhetetlen. Idővel a szerszámok elhasználódnak, ami a bélyegzett részek méretének megváltozását okozhatja. Szerszámai rendszeres ellenőrzésével és karbantartásával biztosíthatja, hogy továbbra is a kívánt tűréshatáron belül gyártsák az alkatrészeket.
Bélyegző sajtó teljesítménye
A sajtológép teljesítménye szintén befolyásolhatja a toleranciát. A présnek elegendő erővel kell rendelkeznie ahhoz, hogy megfelelően formálja a fémet, de azt is tudnia kell ezt az erőt pontosan szabályozni. Ha a prés túl nagy erőt fejt ki, az alkatrész túlformálódott vagy megsérülhet. Ha túl kis erőt fejt ki, előfordulhat, hogy az alkatrész nem alakul ki teljesen.
A sajtó sebessége egy másik fontos tényező. A nagy sebességű prés növelheti a termelékenységet, de megnehezítheti a bélyegzési folyamat pontos szabályozását is. Meg kell találnia a megfelelő egyensúlyt a sebesség és a pontosság között az adott alkalmazáshoz.
Stratégiák a fémbélyegzés toleranciájának szabályozására
Most, hogy tudjuk, milyen tényezők befolyásolhatják a toleranciát, beszéljünk néhány stratégiáról annak ellenőrzésére.
Tervezés optimalizálás
A tolerancia szabályozásának egyik legjobb módja az alkatrész tervezésének optimalizálása. Ez azt jelenti, hogy a tervezési szakaszban figyelembe kell venni a bélyegzési folyamat korlátait. Például elkerülheti az éles sarkokat vagy az összetett formákat, amelyeket nehéz pontosan formálni. A tervezés egyszerűsítésével csökkentheti a méretváltozások esélyét.
Tervezési funkciókat is használhat a tolerancia szabályozására. Például igazítási lyukak vagy fülek hozzáadása az alkatrészhez megkönnyítheti a pozicionálást a bélyegzés során, ami javíthatja a végső méretek pontosságát.
Folyamatfigyelés és ellenőrzés
A bélyegzési folyamat folyamatos ellenőrzése elengedhetetlen a tűrésszabályozáshoz. Érzékelőkkel különféle paramétereket mérhet, például a prés által kifejtett erőt, a szerszám hőmérsékletét és a bélyegzett részek méreteit. Ezen adatok összegyűjtésével és elemzésével korán észlelheti a kívánt tűréstartománytól való eltéréseket, és megteheti a korrekciós intézkedéseket.
Például, ha észreveszi, hogy az alkatrészek szélessége az idő múlásával fokozatosan növekszik, módosíthatja a szerszámozást vagy a présbeállításokat, hogy a méreteket a tűréshatáron belülre állítsa.
Minőségellenőrzési vizsgálatok
A rendszeres minőségellenőrzés kötelező. Különféle ellenőrzési módszereket alkalmazhat, mint például a szemrevételezés, a tolómérővel vagy mikrométerrel történő mérés, valamint a koordináta mérőgépek (CMM) használata. A szemrevételezés segíthet a nyilvánvaló hibák, például repedések vagy sorja észlelésében. A mérőeszközök pontos méreteket adhatnak meg az alkatrészekről, a CMM-ek pedig részletes 3D-s méréseket nyújthatnak bonyolultabb alkatrészekhez.
Ha a gyártási folyamat különböző szakaszaiban megvizsgál egy mintát az alkatrészekből, meggyőződhet arról, hogy az alkatrészek megfelelnek a szükséges tűrésszabványoknak. Ha nem megfelelő alkatrészt talál, a probléma súlyosságától függően átdolgozhatja vagy leselejtezheti őket.
Esettanulmányok
Vessünk egy pillantást néhány esettanulmányra, hogy megtudjuk, hogyan működnek ezek a stratégiák valós helyzetekben.

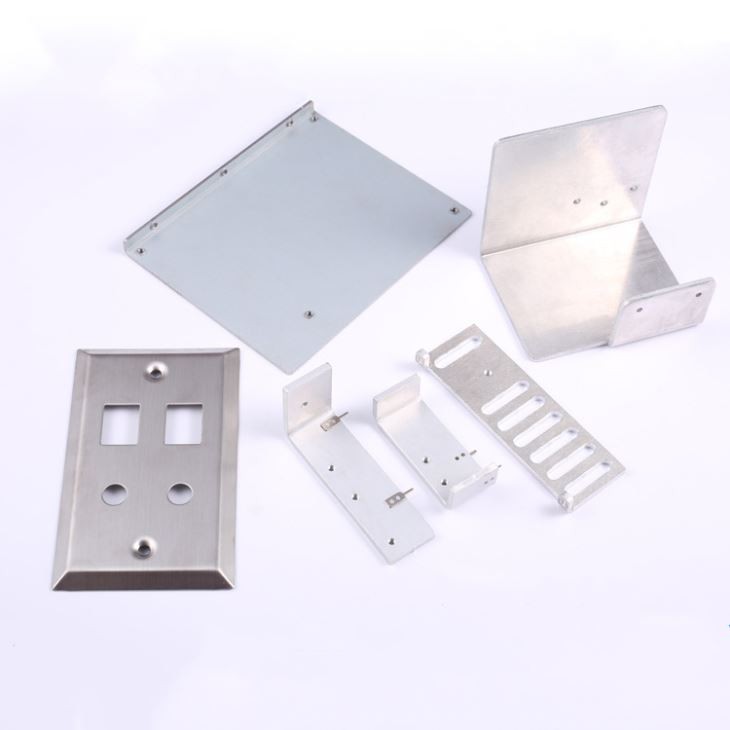

1. esettanulmány: Alumínium fémbélyegzések
Ügyfél keresett minket a következő igényévelAlumínium fémbélyegzések±0,05 milliméter szűk tűréssel. Az alkatrész összetett formájú volt, több hajlítással és lyukkal.
Az alkatrész tervezésének optimalizálásával kezdtük. Az éles sarkokat lekerekítettük, a lyukak elhelyezkedését úgy alakítottuk, hogy könnyebb legyen a formázás. Az alumíniumötvözetet is gondosan választottuk ki tulajdonságai alapján, olyat választottunk, amelynél a hajlékonyság és a szilárdság jó egyensúlyban van.
A szerszámozáshoz egyedi szerszámot terveztünk, pontos hézagokkal a lyukasztó és a szerszám között. A tartósság érdekében kiváló minőségű szerszámacélt használtunk. A sajtolás során szenzorok segítségével figyeltük a préserőt és a szerszám hőmérsékletét.
Rendszeres minőségellenőrzést is végeztünk CMM-ekkel. Ezeket a lépéseket követve az alumínium sajtolásokat az előírt tűréshatáron belül tudtuk legyártani, és a megrendelő nagyon elégedett volt az eredménnyel.
2. esettanulmány: Elektromos fémbélyegző alkatrészek
Újabb ügyfélre volt szükségElektromos fémbélyegző alkatrészekközepes tűréssel ±0,1 milliméter. Az alkatrészek viszonylag egyszerű formájúak voltak, de nagy pontosságot igényeltek az elektromos érintkezők elhelyezésekor.
A szerszámok tervezésére és karbantartására összpontosítottunk. Speciális beállító rendszerrel ellátott szerszámot terveztünk, hogy biztosítsuk az elektromos érintkezők pontos elhelyezését. Szigorú szerszám-karbantartási ütemtervet is bevezettünk a kopás megelőzése érdekében.
A sajtolási folyamat során figyelemmel kísértük a préselés sebességét, és szükség szerint beállítottuk a konzisztens alakítás érdekében. Optikai ellenőrző rendszerekkel ellenőriztük a méreteket és az érintkezők elhelyezését az alkatrészeken. Ezen intézkedéseknek köszönhetően meg tudtuk felelni a megrendelői tűréskövetelményeknek, és kiváló minőségű elektromos fémbélyegző alkatrészeket szállítottunk.
Következtetés
A fémbélyegzés tűrésének szabályozása összetett, de megvalósítható feladat. A toleranciát befolyásoló tényezők, például az anyagtulajdonságok, a szerszámok kialakítása és a sajtolóprés teljesítményének megértésével, valamint olyan stratégiák megvalósításával, mint a tervezés optimalizálása, a folyamatfigyelés és a minőség-ellenőrzési vizsgálatok, olyan fémbélyegzett alkatrészeket állíthat elő, amelyek megfelelnek a kívánt tűrésszabványoknak.
Akár szüksége van ráFém bélyegző,Alumínium fémbélyegzések, vagyElektromos fémbélyegző alkatrészek, rendelkezünk azzal a szakértelemmel és tapasztalattal, amely segít Önnek elérni a legjobb eredményeket. Ha felkeltette érdeklődését fémbélyegzési szolgáltatásaink, ne habozzon, forduljon hozzánk árajánlatért és kezdjen el egy beszerzési megbeszélést. Azért vagyunk itt, hogy Önnel együtt dolgozzunk, hogy megfeleljünk egyedi igényeinek, és biztosítsuk projektjei sikerét.
Hivatkozások
- "Fémbélyegzési kézikönyv", Peter Ulintz
- "Gyártástechnika és technológia", S. Kalpakjian és SR Schmid
